以碳化硅為代表的第三代寬禁帶半導體器件應用越來越廣泛，成為高壓、大功率應用（如電動汽車、可再生能源并網、工業驅動等）的核心器件。碳化硅MOSFET憑借低導通電阻、高開關頻率和優異的耐高溫性能，能夠顯著減小系統尺寸、重量并提升整體效率。

然而，碳化硅MOSFET高頻開關的特性是一把雙刃劍。極高的電壓變化率（dv/dt，能夠比較輕易的超過10kV/μs，甚至可達50kV/μs）和電流變化率（di/dt）會與電路中的寄生電容和寄生電感相互作用，引發一系列問題，如電壓過沖、振蕩、電磁干擾（EMI）以及串?dāng)_（CROSSTALK）。



什么是串?dāng)_？

串?dāng)_，特指在半橋等拓?fù)浣Y(jié)構中，一個MOSFET的開關動作通過寄生路徑耦合，導致另一個本應保持關斷狀態的MOSFET柵極上產生非預期的電壓波動。這種波動若足夠大，可能導致柵極電壓超過器件的閾值電壓Vth，引發誤開通或寄生導通，造成上下橋臂瞬間直通（那就直接短路啦！），這不僅會帶來巨大的額外開關損耗，嚴重時甚至?xí)?dǎo)致炸管和系統失效。


-上圖為開通過程中的串?dāng)_現象，可以看到互補管的門極隨著dv/dt的快速增大，互補管的門極迅速抬升，Vgs尖峰達到了-1.0V。（出自-張宇，李先允，王書征等；SiC MOSFET柵源回路參數的串聯擾動研究[J]；電氣傳動，2021，51(16)：33-38.）



串?dāng)_的物理機制

串?dāng)_現象的核心物理機制源于MOSFET的結電容，特別是柵-漏極之間的米勒電容（Cgd，或Crss）。根據電容的電荷存儲特性 i = C * dv/dt，當MOSFET漏-源極之間電壓（Vds）發生急劇變化（即高dv/dt）時，即使是很小的Cgd也能產生顯著的位移電流（米勒電流），這個現象我們叫米勒效應。其實不管是IGBT、硅基MOSFET和碳化硅MOSFET都有米勒效應，但是由于碳化硅MOSFET的Vth普遍較低，這是其易受串?dāng)_影響的主要內因。


開通串?dāng)_

我們先來聊開通串?dāng)_，其為實踐中最為危險的一種串?dāng)_形式。

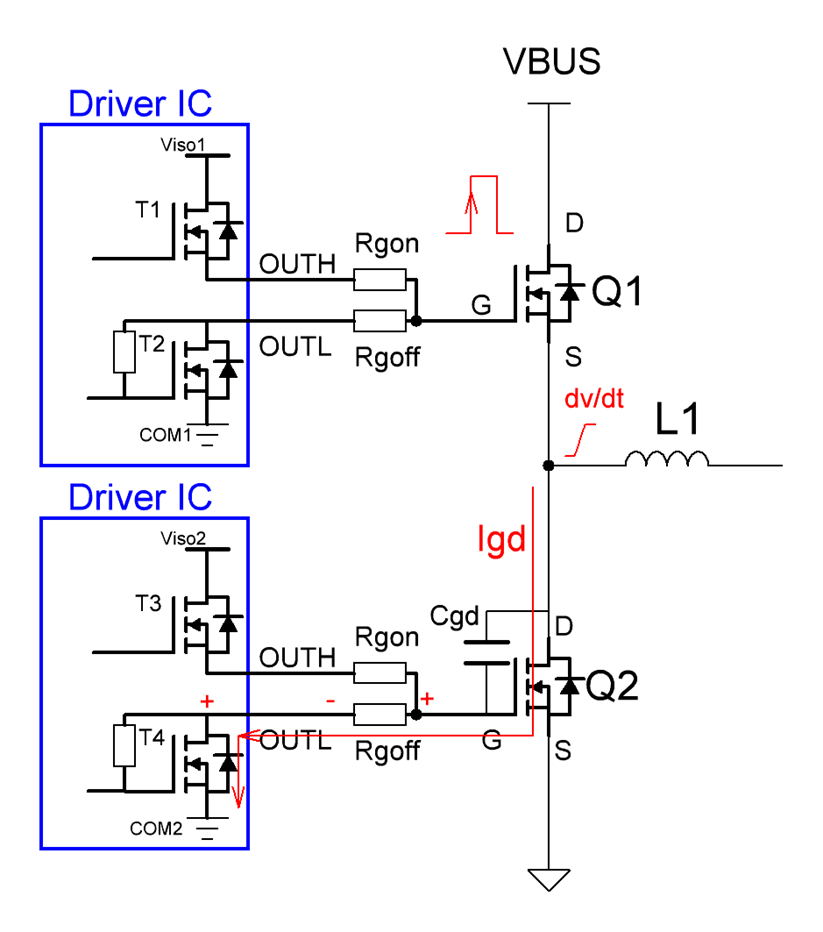

以高邊管開通，低邊管受擾為例，首先，當高邊管柵極接收到開通信號，其Vgs上升并導通。此時，橋臂中點的電壓會從接近地電位迅速上升至直流母線電壓。由于低邊管的源極接地，其中點電壓的快速上升等效于低邊管的Vds以極高的dv/dt速率上升。這個高dv/dt作用在低邊管的米勒電容Cgd上，產生一個從漏極流向柵極的米勒電流（Igd） i_miller = Cgd * dv/dt，該米勒電流需要通過低邊管的柵極驅動回路流回其源極。這個回路包含外部柵極電阻（Rg_ext）、驅動芯片的輸出阻抗（R_driver）以及內部柵極電阻（Rg_int）。電流流經這些阻抗，會在低邊管的柵-源極（Vgs）上產生一個正向的電壓抬升：

Vgs_crosstalk = i_miller * (Rg_ext + R_driver + Rg_int) 。


如果這個感應出的Vgs_crosstalk峰值超過了低邊管的閾值電壓Vth，低邊管就會被意外地部分或完全導通。


關斷串?dāng)_

我們再來聊關斷串?dāng)_，關斷串?dāng)_的機制相對復雜，通常涉及兩種耦合路徑。

dv/dt引起的電容耦合：與開通串?dāng)_類似，當高邊管關斷時，低邊的Vds上產生一個負向的高dv/dt。這個負向的dv/dt通過Cgd會試圖將低邊管的柵極電壓拉低。在半橋結構中，更典型的關斷串?dāng)_是指主動器件關斷時，對另一個處于關斷狀態的器件柵極產生的影響。低邊管關斷時，高邊管（已關斷）的Vds會從Vbus變?yōu)?，這個負的dv/dt會通過高邊管的Cgd，在其柵極感應出負電壓尖峰。

di/dt引起的電感耦合：這是關斷串?dāng)_中一個與共源極電感密切相關的機制，且有無開爾文引腳會影響電感的分析。對于受擾的關斷器件，主動器件電流的快速變化會通過寄生電感互感，在其柵極回路上感應出電壓噪聲。


影響串?dāng)_的因素

串?dāng)_的發生有很多原因，其嚴重程度是多種因素綜合作用的結果。文章篇幅有限，不便過多擴展，只講幾個比較關鍵的點：

首先是器件內部的參數，Ciss/Crss輸入電容與米勒電容的比值、閾值電壓（Vth）的高低、溫度特性。重點提一下溫度特性，碳化硅MOSFET的Vth具有顯著的負溫度系數，即隨著結溫升高，Vth會降低。這意味著在高溫工作條件下，器件的抗串?dāng)_能力會進一步下降，誤開通的風險會加劇。因此，在設計抑制策略時必須考慮最壞情況，即最高工作溫度。

其次是驅動電路的寄生參數：驅動電阻（Rg）、驅動電壓、回路電感、共源極電感、功率回路電感。



串?dāng)_的應對措施

使用主動米勒鉗位

主動米勒鉗位通常被集成在專用的碳化硅MOSFET柵極驅動芯片中。其工作原理流程是這樣的：

驅動器接收到關斷指令，主輸出級將MOSFET的柵極電壓拉低。驅動芯片內部有一個比較器，持續監測MOSFET的柵極電壓。當柵極電壓下降到一個預設的安全閾值以下時（例如，相對于負電源軌VEE為2.2V），比較器會觸發，導通一個內部的低阻抗開關。下圖中T8這個鉗位開關閉合后，將主功率MOSFET的柵極直接連接到負電源軌（VEE）或地。這個通路的導通電阻極低，為后續可能出現的米勒電流提供了一個泄放路徑。該鉗位狀態會一直保持，直到下一個開通指令到來。



我司專為碳化硅MOSFET設計了一系列自研驅動IC，包括BTD5350x系列、BTD25350x系列、BTD21520x系列。

我們的門極驅動芯片包括隔離驅動芯片，自舉橋式驅動芯片和低邊驅動芯片，絕緣最大浪涌耐壓可達8000V，峰值電流高達正負15A，可支持耐壓1700V以內功率器件的門極驅動需求。

其中BTD5350x系列和BTD2535x系列中一些特定型號副方驅動器帶米勒鉗位功能腳clamp，驅動器輸出峰值電壓可達10A，clamp腳內阻典型值約為350mΩ，鉗位峰值電流能達到10A！


驅動板的設計優化

驅動回路電感控制，這比較考驗PCB layout和功率回路設計的工程師。優化的核心原則是基于電磁場理論：電感與電流環路的面積成正比，與導體的寬度成反比。所有布局優化的目標都可以歸結為：最小化驅動電流環路的面積。

在驅動IC的電源引腳（VCC和VEE/GND）處，必須盡可能近地放置低ESL的陶瓷去耦電容，這些電容為柵極充放電提供瞬時的高頻電流，減小了從主電源到驅動IC的電流環路面積。

通過施加一個負的關斷電壓（如-2V至-5V），提高了實際的開啟門檻，這是抑制開通串?dāng)_最直接有效的方法之一。

Rg的選擇比較麻煩，需要在開關速度、損耗、振蕩和串?dāng)_之間進行權衡，所以我們常常感覺碳化硅MOSFET的雙脈沖特別不好做，門極參數匹配需要比較多的經驗。（在測試前可以用仿真預先摸一把門極參數）


以上為青銅劍技術和基本半導體團隊聯合研發的系列驅動器，BSRD-2427和BSRD-2503分別適配34mm、62mm碳化硅半橋模塊，集成米勒鉗位。驅動器所應用到的雙通道隔離變壓器TR-P15DS23-EE13、單通道隔離驅動芯片BTD5350MCWR、正激DCDC電源芯片BTP1521x三款零件均為公司自主研發產品，客戶可分別采購進行整體方案的設計。
